立爪裝載機
立爪裝載機是用立抓從上方及兩側扒取爆落的煤巖，經自身的轉載機構卸載的裝載機械，適用于礦山巷道和平硐施工，裝在能力一般為90～180m3/h。
輪軌式立抓裝載機工作時部存在沖插和前后頻繁移動的弊病，易于鑿巖臺車、梭式礦車或其他轉載設備配套使用，組成機械化作業。
特點
立抓裝載機阻力小，功率消耗少，裝在連續、平穩，生產效率高；立爪工作時的受力方向相同，受力狀態合理。
工作機構
立爪裝載機的工作機構由動臂、小臂、立爪和液壓缸等組成。有單立爪式和雙立爪式兩種結構，多數采用雙立爪式。

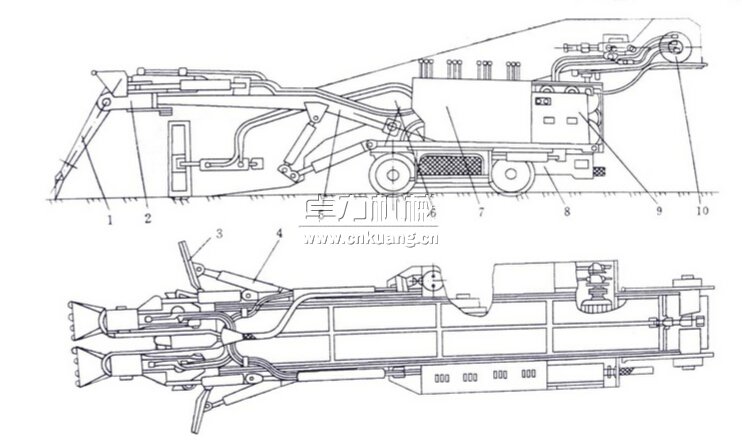

圖1-5 立爪裝載機示意圖
1—立爪；2—小臂；3—積渣板；4—液壓缸；5—動臂；6—機架；
7—液壓操縱閥；8—行走驅動裝置；9—防爆電控箱；10—驅動裝置
組成與工作原理
立爪裝載機主要由工作機構、輸送機構、行走機構和操縱機構等組成。 裝載機接近料堆時，使立爪由外向內擺動一定角度扒取物料，裝入輸送機，由刮板鏈把物料從輸送機前端運送到末端，卸入轉載設備或直接卸入礦車。工作機構裝載物料的過程如下：動臂升起，立爪向外張開，動臂落下， 立爪向內扒取物料，四個動作依次交替進行，也可以兩個動作同時進行。
